Acionamento

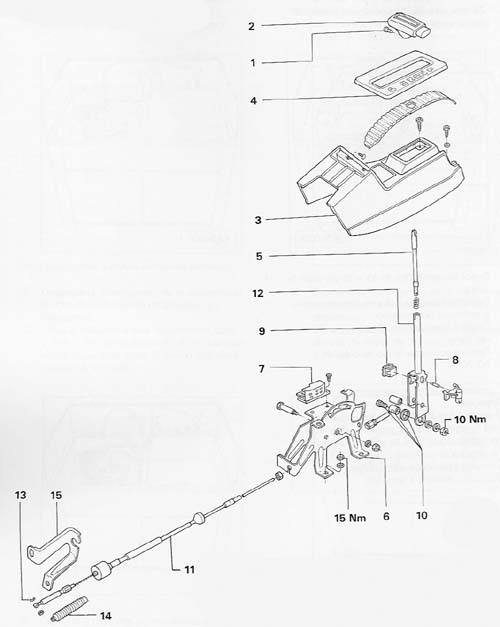

Acionamentos - Desmontagem e Montagem

 1. Pino Rosqueado
 2. Manípulo da alavanca selecionadora das marchas
 3. Console
 4. Cobertura
 5. Alavanca Intermediária
 6. Suporte da alavanca selecionadora das marchas (Antes de removê-lo, desconecte o cabo massa da bateria).
 7. Interruptor de bloqueio de partida - Fixo (Deve ser regulado de maneira que seja possível dar partida no motor em "P" ou "N").
 8. Pino Roscado (Aplique adesivo-trava baixa viscosidade para fixá-lo).
 9. Interruptor de bloqueio de partida (imóvel)
 10. Sistema de fixação do cabo da alavanca de mudanças
 11. Cabo da alavanca selecionadora das marchas (Aplique uma camada de graxa com MoS² nas extremidades do cabo).
 12. Alavanca selecionadora das marchas
 13. Anel-trava (Sempre que removido deve ser SUBSTITUÍDO).
 14. Coifa
 15. Suporte do cabo da alavanca.

Regulagem

Remova o console, coloque a alavanca selecionadora de marchas, na posição "P"; solte a porca de fixação do cabo de comando da alavanca selecionadora de marchas, coloque a alavanca de acionamento na transmissão "P", puxando-a para trás, até o batente; aperte a porca de fixação do cabo de comando com 10Nm (1,0 mkgf).
