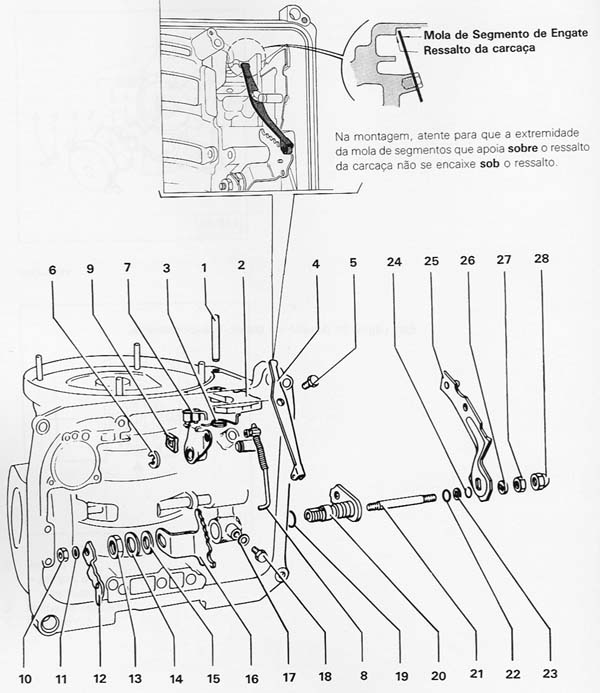

Bloqueio de Estacionamento
Desmontagem e Montagem
|
|
| 1. Pino de travamento do bloqueio de estacionamento: Posição de montagem: extremidade cilíndrica inferior deverá facear com a carcaça, caso contrário haverá vazamento |
| 2. Trava de bloqueio de estacionamento: Verifique quanto a desgaste |
| 3. Mola da trava do bloqueio de estacionamento |
| 4. Mola do segmento de engate |
| 5. Parafuso (20Nm): Para removê-lo, remova inicialmente a peça Nº7 |
| 6. Anel-trava |
| 7. Alavanca de estacionamento do bloqueio de estacionamento: Verifique o funcionamento suave dos roletes |
| 8. Haste de acionamento |
| 9. Trava |
| 10. Porca (15Nm) |
| 11. Anel elástico |
| 12. Alavanca de acionamento da válvula do Kickdown |
| 13. Porca (40Nm) |
| 14. Arruela ondulada |
| 15. Arruela lisa |
| 16. Alavanca de acionamento com o segmento de engate: Verifique quanto a desgaste |
| 17. Arruela |
| 18. Parafuso (4Nm) |
| 19. Vedador |
| 20. Alavanca do cabo de comando |
| 21. Eixo da haste |
| 22. Vedador |
| 23. Arruela de apoio |
| 24. Anel-Trava |
| 25. Haste de acionamento de aceleração |
| 26 Arruela distanciadora |
| 27. Porca (20Nm) |
| 28. Protetor da rosca |
