Bomba de Óleo ATF
Desmontagem e Montagem
|
|

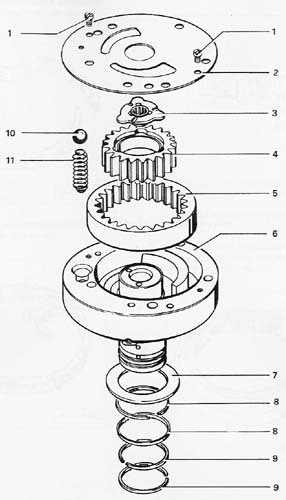

| 1. Parafuso de fenda ( Antes da remoção, bata sobre a cabeça do parafuso, utilizando um martelo. Isso facilita a remoção) |
| 2. Placa de cobertura (Verifique-a quanto a empenamento e sinais de desgaste e com movimento uniforme, sem trancos) (Após a montagem, introduza o eixo da bomba no arrastador e verifique se as engrenagens giram livremente e com movimento uniforme, sem trancos) |
| 3. Arrastador |
| 4. Engrenagem interna (Ao instalá-la, lubrifique-a com óleo ATF. |
| 5. Engrenagem externa (Ao instalá-la, lubrifique-a com óleo ATF), (Posição de montagem: a marca (círculo, quadrado ou similar, dependendo do fabricante) deve ficar voltada para a placa da cobertura |
| 6. Carcaça da bomba |
| 7. Arruela de arraste |
| 8. Anel de segmento do pistão (grande): As extremidades são enganchadas. Na remoção e instalação, desenganche cuidadosamente o anel. |
| 9. Anel de segmento do pistão (pequeno): As extremidades são enganchadas. Na remoção e instalação, desenganche cuidadosamente o anel. |
| 10. Esfera da válvula Ø 11 mm |
| 11. Mola |
