Caixa de Válvulas

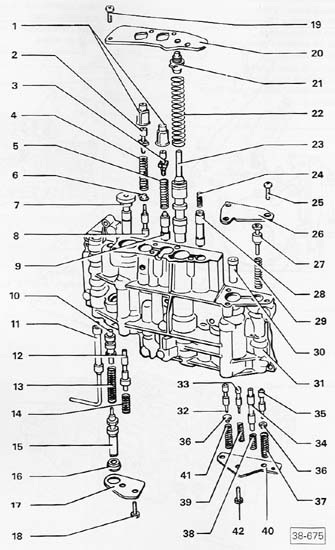

Desmembramento
|
|
| Nota: As molas possuem dimensões semelhantes, porém não devem ser trocadas entre si. |
| 1. Capa protetora do parafuso de regulagem |
| 2. Parafuso de regulagem da pressão intermediária: Nunca altere sua posição de regulagem |
| 3. Parafuso de regulagem da válvula limitadora da pressão principal: Nunca altere sua posição de regulagem |
| 4. Mola da válvula da pressão intermediária |
| 5. Mola da válvula limitadora da pressão principal |
| 6. Prato de mola |
| 7. Tampão do regulador 1-2 |
| 8. Válvula de pressão intermediária |
| 9. Válvula limitadora da pressão principal |
| 10. Válvula da pressão de aceleração |
| 11. Válvula manual |
| 12. Válvula de mudança 1-2 |
| 13. Mola da válvula de pressão de aceleração |
| 14. Mola da válvula de mudança 1-2 |
| 15. Válvula do Kickdown |
| 16. Bucha-guia da válvula do Kickdown |
| 17. Placa de cobertura |
| 18. Parafuso (5Nm) |
| 19. Parafuso (5Nm) |
| 20. Placa de cobertura |
| 21. Parafuso de regulagem da válvula da pressão principal |
| 22. Mola da válvula da pressão principal |
| 23. Válvula da pressão principal |
| 24. Mola da válvula reforçada |
| 25. Parafuso (5Nm) |
| 26. Placa de cobertura |
| 27. Válvula de comando 3-2 |
| 28. Válvula reforçada da 1ª marcha e freio da marcha-à-ré |
| 29. Mola da válvula de comando 3-2 |
| 30. Tampão do regulador 2-3 |
| 32. Carcaça |
| 33. Válvula de pressão escalonada |
| 34. Válvula de mudança 2-3 |
| 35. Válvula de comando 3-2 Kickdown |
| 36. Prato de mola |
| 37. Mola da válvula de comando 3-2 do Kickdown |
| 38. Mola da válvula de mudança 2-3 |
| 39. Mola de válvula de pressão escalonada |
| 40. Placa de cobertura |
| 41. Mola da válvula de controle da pressão do conversor de torque |
| 42. Parafuso (5Nm) |
