Nota: A caixa de válvula pode ser removida e instalada também com transmissão instalada. Porém, antes é necessário escoar totalmente o óleo ATF.
Caixa de Válvulas
Remover e Instalar
|
Nota: A caixa de válvula pode ser removida e instalada também com transmissão instalada. Porém, antes é necessário escoar totalmente o óleo ATF. |
| Atenção: Não funcione o motor nem reboque o veículo sem óleo ATF no cárter, ou ainda, sem óleo no diferencial |
|
|

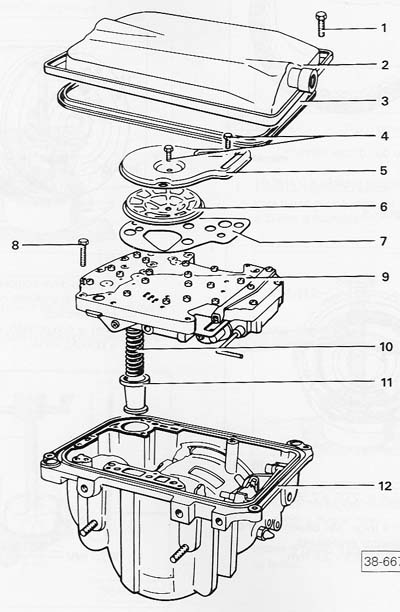

| 1. Parafuso de fixação do cárter: Pode ter ou não arruela; aperte-o com 20Nm |
| 2. Cárter do óleo |
| 3. Junta: Sempre que removida deve ser substituída |
| 4. Parafuso: Aperte-o com 4Nm |
| 5. Tampa do filtro de óleo ATF |
| 6. Filtro de óleo ATF |
| 7. Junta |
| 8. Parafuso de fixação da caixa de válvulas: Aperte-o com 4Nm |
| 9. Caixa de válvulas |
| 10. Mola |
| 11. Pistão acumulador: Antes da instalação, deve permanecer embebido em óleo ATF |
| 12. Carcaça das engrenagens planetárias |
|
|

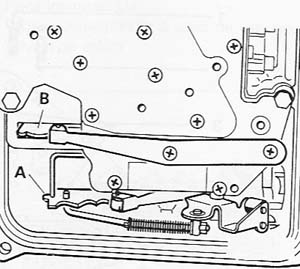

| Na instalação da caixa de válvulas: Engate a válvula manual "A" e a válvula Kickdown "B". Aperte alternadamente todos os parafusos de fixação. |
