Carcaça das Engrenagens Planetárias

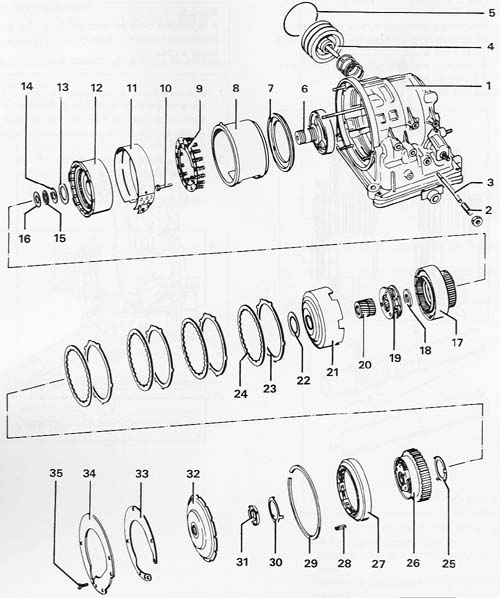

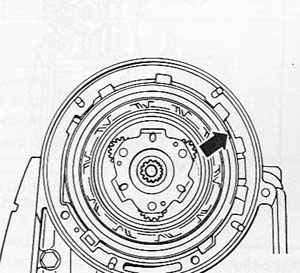

Desmembramento
|
|
| 1. Carcaça das engrenagens planetárias |
| 2. Parafuso de ajuste da cinta do freio da 2ª marcha ( Aplique adesivo selante para motores ) |
| 3. Haste de Pressão ( Posição de montagem: O lado que possui menor diâmetro deverá ficar voltado para a cinta ) |
| 4. Pistão do freio da 2ª marcha |
| 5. Anel-Trava |
| 6. Bomba de Óleo ATF |
| 7. Pistão para freio da 1ª marcha |
| 8. Cubo |
| 9. Prato de molas |
| 10. Parafuso de fixação do prato de molas ( Aperto: 7Nm ) |
| 11. Cinta do freio da 2ª marcha ( Quando nova, antes da instalação, mantenha-a imersa em óleo ATF, no mínimo em 15 minutos ) |
| 12. Embreagem de marchas direita e marcha-à-ré (D+R) (Lubrifique os discos internos antes da montagem. Se forem novos, mantenha-os imersos em óleo ATF, no mínimo 15 minutos) |
| 13. Arruela de haste |
| 14. Arruela do rolamento ( Posição de montagem: as saliências devem ficar voltadas para o rolamento de agulhas ) |
| 15. Rolamento de agulha (radial): Deve ser instalado entre as arruelas, lubrificando com óleo ATF |
| 16. Arruela do rolamento ( Posição de montagem: lado plano voltado para embreagem de marchas-à-frente ) |
| 17. Embreagem de marcha-à-frente (Lubrifique os discos internos antes da montagem. Se forem novos, mantenha-os imersos em óleo ATF, no mínimo 15 minutos ) |
| 18. Rolamento de agulha (radial) |
| 19. Jogo de planetárias de marchas-à-frente |
| 20. Engrenagem solar ( Posição de montagem: a metade menor deve estar voltada para o jogo de planetárias de marcha-à-frente) |
| 21. Cubo de arraste |
| 22. Arruela de arraste |
| 23. Discos externos |
| 24. Discos internos ( Antes de instalar discos novos, mantenha-os imersos em óleo ATF, no mínimo por 15 minutos ) |
| 25. Arruela de arraste (Posição de montagem: os ressaltos devem se encaixar nas aberturas do jogo de planetárias) |
| 26. Jogo de planetárias de marcha-à-frente |
| 27. Roda Livre |
| 28. Chaveta |
| 29. Anel de segurança (A abertura do anel deve ficar voltada para o lado oposto à chaveta) |
|
|
| 30. Arruela de arraste (Posição de montagem: os ressaltos devem se encaixar nas aberturas do jogo de planetárias) |
| 31. Rolamento de agulhas (radial) |
| 32. Engrenagem anular |
| 33. Junta da placa intermediária |
| 34. Placa intermediária |
| 35. Parafuso de fixação |
