Carcaça do Diferencial

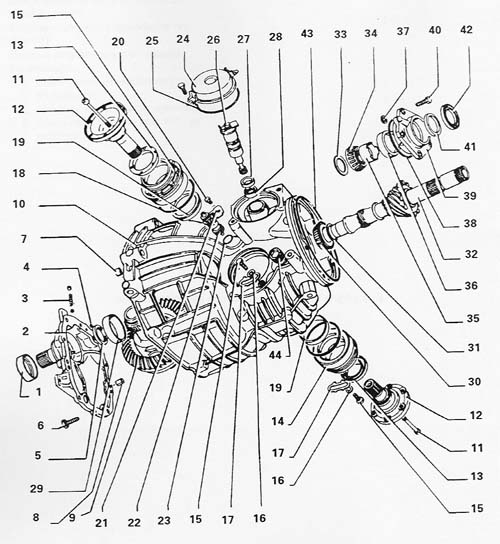

Desmembramento
|
|
| 1. Vedador do conversor de torque |
| 2. Tampa da carcaça do diferencial: Na instalação, aplique adesivo selante para motores; deixe o canal de retorno do óleo ATF livre; ao substituir a tampa, ajuste o eixo do pinhão. |
| 3. Válvula de esfera |
| 4. Vedador: Sempre que removido deve ser substituído |
| 5. Vedador do canal de óleo |
| 6. Parafuso |
| 7. Bucha do motor de partida |
| 8. Bucha guia da tampa da carcaça do diferencial |
| 9. Diferencial: Antes de sua remoção, remova o eixo do pinhão. |
| 10. Carcaça do diferencial: Em caso de substituição, ajuste o conjunto coroa e pinhão. |
| 11. Parafuso: 25Nm |

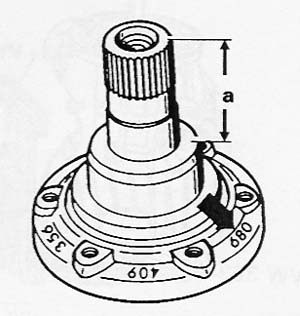

| 12. Flange de propulsão: Identificação (seta) |
|
|
| Medida "a" direita: 49,05mm e esquerda: 73,5mm |
| 13. Vedador do flange de propulsão: Antes de instalá-lo, aplique graxa de múltiplas aplicações entre os lábios do vedador. |
| 14. Luva de ajuste: Se os rolamentos do diferencial não forem substituídos, marque os lados corretos das luvas e reinstale-as do mesmo lado que estavam antes da desmontagem; deve ser lubrificada com graxa de múltiplas aplicações, antes da montagem. |
| 15. Parafuso |
| 16. Arruela |
| 17. Trava |
| 18. Vedador: Sempre que a luva de ajuste for removida, substitua-o |
| 19. Anel externo do rolamento: Remoção e instalação somente com a luva de ajuste aquecida a 120°C; não devem ser permutadas de lado; no caso de substituição do rolamento, faça-o somente em conjunto com o anel externo. |
| 20. Parafuso |
| 21. Trava: Após a montagem, ela deve pressionar o pinhão no seu alojamento, corrija-a ou substitua-a. |
| 22. Pinhão de acionamento do velocímetro |
| 23. Vedador: Sempre que removido deve ser substituído |
| 24. Tampa do regulador |
| 25. Vedador: Sempre que removido deve ser substituído. |
| 26. Regulador |
| 27. Vedador |
| 28. Rolamento de agulhas do regulador |
| 29. Anel externo do rolamento: Não trocá-lo de posição |
| 30. Rolamento dianteiro do eixo do pinhão: No caso de substituição, faça-o somente em conjunto com o anel externo, a seguir ajuste o eixo do pinhão |
| 31. Calço de ajuste S4 |
| 32. Eixo do pinhão: No caso de substituição, deve ser feita nova ajustagem do pinhão e da coroa. |
| 33. Calço de ajuste S3 |
| 34. Rolamento traseiro do eixo do pinhão: No caso de substituição, faça-o somente em conjunto com o anel externo, a seguir ajuste o eixo do pinhão |
| 35. Bucha dos vedadores |
| 36. Anel externo do rolamento: Não trocá-lo de posição |
| 37. Vedador do canal de óleo |
| 38. Vedador: Sempre que removido deve ser substituído |
| 39. Flange retentor do rolamento do pinhão: Gire-o levemente para removê-lo; ao substituí-lo, ajuste novamente o eixo do pinhão. |
| 40. Parafuso |
| 41. Vedador |
| 42. Vedador |
| 43. Vedador: Sempre que a carcaça for removida, substitua-o. |
| 44. Bujão de enchimento |
