Carcaça das Engrenagens Planetárias / Sistema Hidráulico - Funcionamento

Carcaça das Engrenagens Planetárias / Sistema Hidráulico

Funcionamento

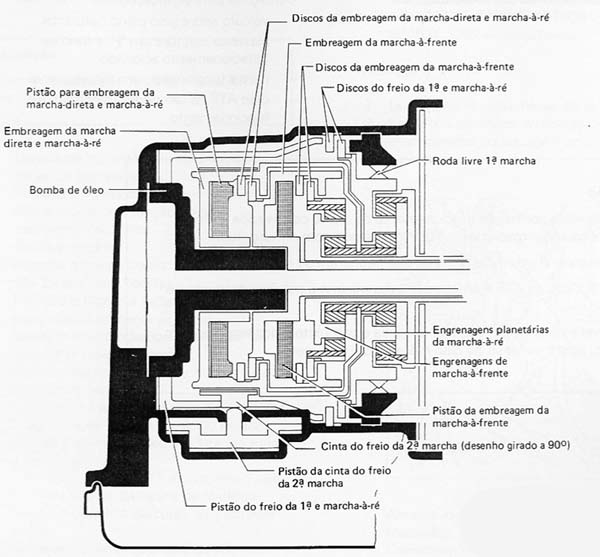

Posição do elemento de acoplamento nas diferentes posições da alavanca seletora.

A tabela abaixo mostra qual elemento de acoplamento é acionado em cada uma das marchas.

Marcha Marcha-à-Ré
Posição da alavanca 1 2 + D 2 + D D R
Embreagem de marcha-à-frente fechada fechada fechada fechada aberta
Embreagem de marcha-direta e marcha-à-ré aberta aberta aberta fechada fechada
Freio da 1ª e marcha-à-ré fixo solto solto solto fixo
Freio da 2ª marcha solto solto fixo solto solto
Roda Livre Não há tração
