Conversor de Torque

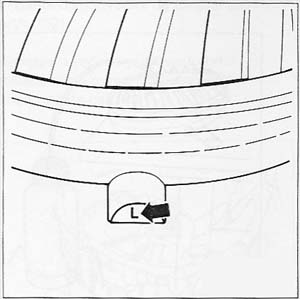

Identificação

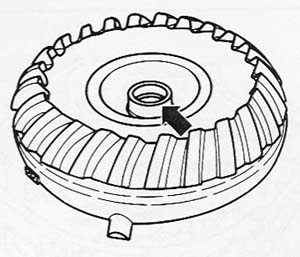

Conversor de Torque - Examinar

1. Verifique se o cubo do conversor apresenta sinais de empenamento.

2. Verifique o firme assentamento das aletas.

3. Com o conversor acoplado ao eixo da turbina, verifique o livre funcionamento da turbina.

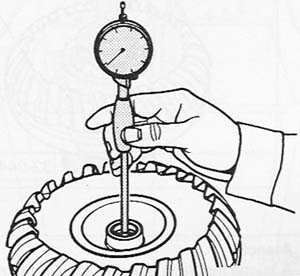

4. Verifique se a bucha do mancal apresenta desgaste excessivo, através do exame visual. (Se necessário, utilize um súbito com relógio centesimal).

- Diâmetro mínimo admissível: 34,25 mm

- Ovalização máxima: 0,03 mm

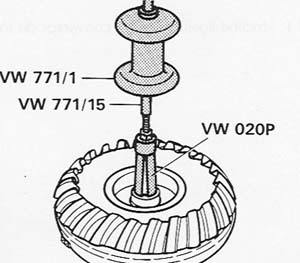

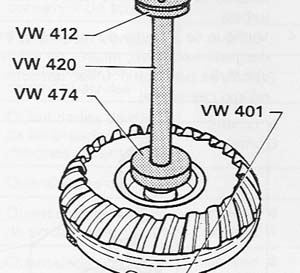

Bucha do Mancal - Substituir

Retire a bucha com um extrator.

Instalação: Encaixe a bucha até o batente.

Atenção: A bucha instalada deve ter um diâmetro interno de 34,03 a 34,05mm. Uma bucha com diâmetro interno inferior a 34,03 poderá travar o eixo, devendo ser substituída e nunca alargada. Após a instalação da bucha, verifique se o cubo do conversor de torque apresenta rebarbas ou cantos vivos que podem danificar o vedador.

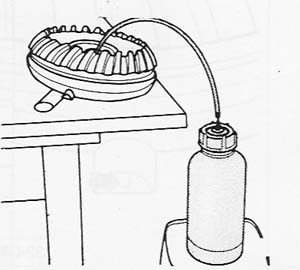

Conversor de Torque - Drenar

- Posicione o conversor levemente inclinado (figura acima), utilize uma mangueira de 8mm de diâmetro externo, e um recipiente plástico.

- Para drenar o óleo basta comprimir ligeiramente o recipiente plástico e introduza a outra extremidade da mangueira no cubo do conversor, até o fundo para que todo óleo seja drenado.

Atenção: A extremidade da mangueira posicionada no cubo do conversor deve estar chanfrada para que o óleo ATF flua.

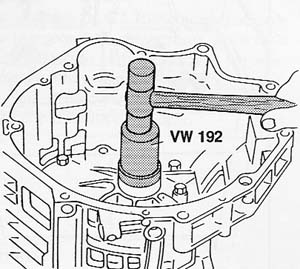

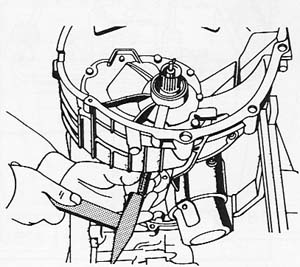

Vedador do Conversor de Torque - Remover e Instalar

1. Remova o vedador, utilizando uma talhadeira e um martelo, através das aberturas na carcaça.

ATENÇÃO: Na instalação evite contato do vedador com gasolina ou qualquer outro derivado de petróleo. Fique atento também para o correto posicionamento do vedador.

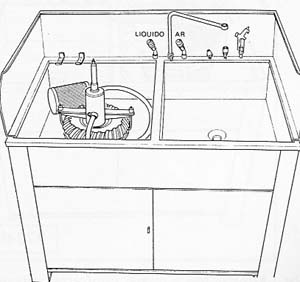

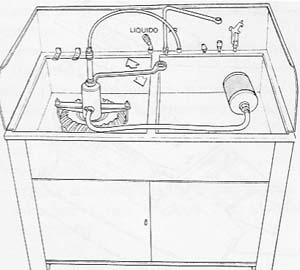

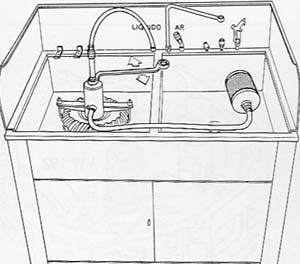

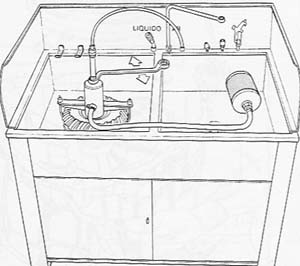

Conversor de Torque - Limpeza

1. Posicione o conversor a esquerda na cuba de limpeza, de maneira que o ressalto coincida com o orifício de escoamento de liquido.

2. Mantenha o condensador de vapor na cuba esquerda

3. Conecte o bico tipo chuveiro na mangueira de liquido para limpeza, ligue a máquina e efetue a limpeza externa do conversor, utilizando um painel.

4. Desligue a máquina e desconecte o bico tipo chuveiro da mangueira de liquido.

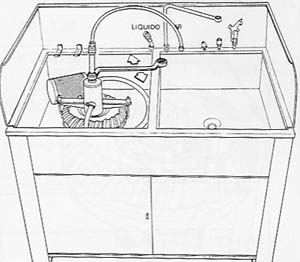

5. Conecte o bico de ar na mangueira de ar e aplique ar externamente no conversor.

6. Utilize uma chave estrela de 24mm para conectar a mangueira de ar no dispositivo. Mantenha-a conectada, até que seja escoado o óleo do interior do conversor.

ATENÇÃO: Movimente a chave conforme indicação.

7. Desconecte a mangueira de ar comprimido e conecte-a de liquido de limpeza no dispositivo.

8. Ligue a máquina e faça movimentos com a chave, até que a coloração do líquido que escoa fique mais clara. O tempo não deve exceder 1 MINUTO.

9. Desconecte a máquina e desconecte a mangueira de liquido de limpeza.

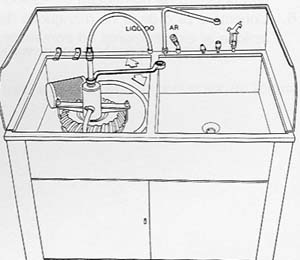

10. Coloque o condensador de vapor na cuba ao lado (conforme figura acima)

11. Conecte a mangueira de ar, execute movimentos na chave, até que finde o liquido do interior do conversor.

12. Desconecte a mangueira de ar comprimido e conecte a do liquido de limpeza no dispositivo.

13. Ligue a máquina e movimente o dispositivo, através da chave de 24mm, durante 5 MINUTOS.

14. Desligue a máquina e desconecte a mangueira de liquido.

15. Conecte a mangueira de ar e movimente o dispositivo, através da chave de 24mm, até que finde o liquido do interior do conversor.

16. Repita as operações 12 a 15 por mais 3 VEZES.

17. Desconecte a mangueira de ar do dispositivo e remova-o do conversor.

18. Limpe a parte inferior do conversor com um pano.

19. Retire o conversor completamente limpo.
