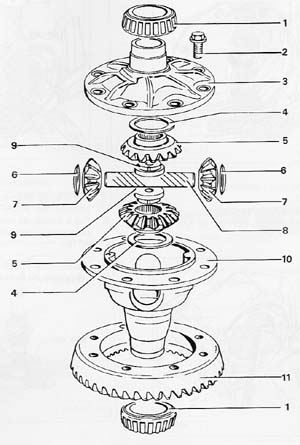

Diferencial

Desmontagem e Montagem

1. Rolamento do diferencial: Se for substituído, substitua também o respectivo anel externo. A seguir, faça a ajustagem da coroa.

2. Parafuso (70Nm): Sempre que removido deve ser substituído

3. Tampa: Deve ser removida com auxílio de uma chave de fenda

4. Arruela de arraste: Analise quanto a danos e desgaste e substitua-a se necessário

5. Engrenagem planetária

6. Arruela de arraste: Analise quanto a danos e desgaste e substitua-a, se necessário.

7. Engrenagem satélite

8. Eixo dos satélites: Para removê-lo, utilize um tocapino; atente para não danificar as arruelas de arraste,

9. Porca do parafuso de fixação do flange de propulsão: Observe as saliências na montagem

10. Caixa do diferencial: Se for necessário substituí-la, faça a ajustagem da coroa.

11. Coroa: Deve ser substituída somente em conjunto com o eixo do pinhão; deve ser aquecida a 120°C para instalação.
