Embreagem de marchas-à-frente
Desmontar e Montar
|
|

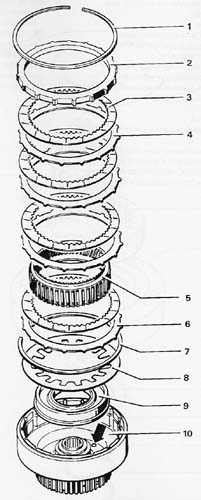

| 1. Anel de segurança |
| 2. Placa de pressão: É utilizada para ajuste da folga axial; possui diferentes espessuras |
| 3. Disco Interno: Quando novo deve permanecer mergulhado em óleo ATF, no mínimo 15 minutos antes da instalação |
| 4. Disco Externo: Verifique se apresenta desgaste; Se estiver somente com coloração azulada, não é necessário substituí-lo |
| 5. Roda dentada: Antes de instalá-la, instale, na parte inferior, um disco interno e a placa de pressão |
| 6. Placa de pressão |
| 7. Anel de segurança: Ao instalar o anel, a mola prato deve estar levemente tensionada. Caso contrário, substitua a mola prato. |
| 8. Mola prato: Posição de montagem: o lado abaulado deve estar voltado para o interior do tambor da embreagem |
| 9. Êmbolo: Lubrifique os lábios de vedação com óleo ATF antes da montagem |
| 10. Tambor de embreagem: Verifique a estanqueidade da válvula de esfera, injetando ar comprimido no sentido da seta (vide ilustração) |
