Placas dos canais e intermediária

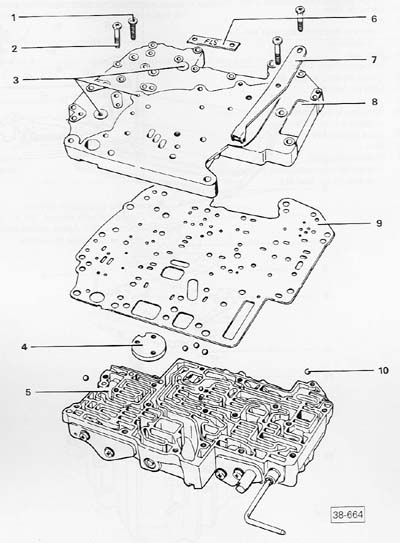

Desmontar e Montar
|
|
| 1. Parafuso phillips (3 peças): Possui rosca em toda extensão do corpo; aperte-o com 4Nm. |
| 2. Parafuso phillips (19 peças) |
| 3. Esfera de fechamento |
| 4. Placa de cobertura do acumulador |
| 5. Caixa de válvulas |

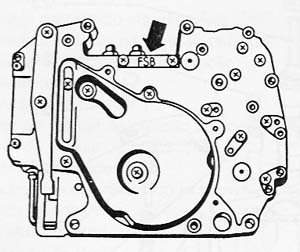

| 6. Plaqueta de identificação: Os prefixos e as correspondentes transmissões constam nos dados técnicos |
|
|
| 7. Mola |
| 8. Placa dos canais: Deve corresponder à caixa de válvulas |
| 9. Placa intermediária: Deve corresponder à caixa de válvulas. |

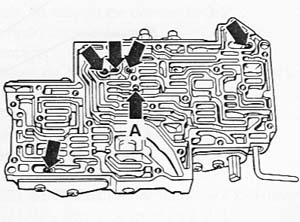

| 10. Válvula de esfera |
|
|
| - 5 esferas : Ø 6 mm |
| - 1 esfera (seta A) : Ø 3 mm |
