Transmissão - Remover
|
|

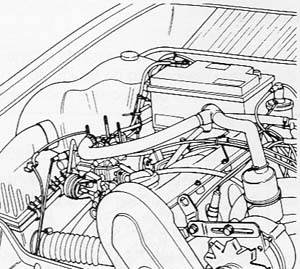

| 1. Desconecte o cabo massa da bateria |
| 2. Retire o reservatório do líquido de arrefecimento do suporte e ancore-o sobre a longarina |
 |

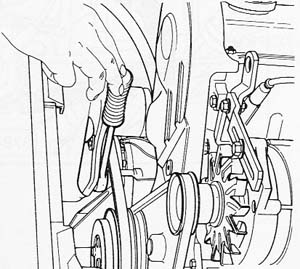

| 3. Afrouxe as 4 porcas da polia do virabrequim, sem removê-las. Conseqüentemente a correia do compressor também afrouxará. |
| 4. Remova o parafuso superior esquerdo de fixação do compressor |
 |
| 5. Remova o filtro / condutor de ar sobre o carburador / coletor de admissão da injeção eletrônica |
 |
| 6. Remova os parafusos superiores de fixação da transmissão do motor |

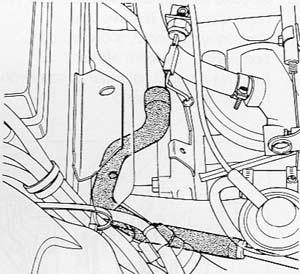

| 7. Desconecte as mangueiras do radiador do óleo ATF das fixações dianteiras (do tubo do sistema de aquecimento e do coletor). Vede-as a seguir, assim como o coletor e o tubo do sistema de aquecimento. |
 |
| 8. Eleve o veículo |

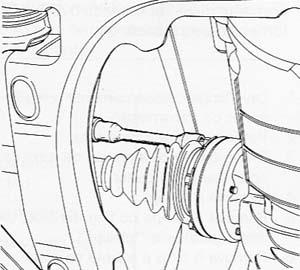

| 9. Desfaça o acoplamento das articulações homocinéticas aos flanges de propulsão |
 |
| 10. Remova o parafuso de fixação da ponteira de articulação |

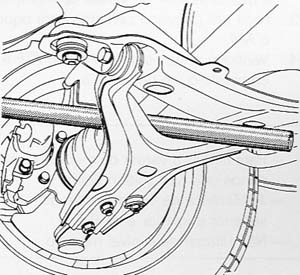

| 11. Desacople a ponteira de articulação da coluna da suspensão, utilizando uma alavanca. |
 |

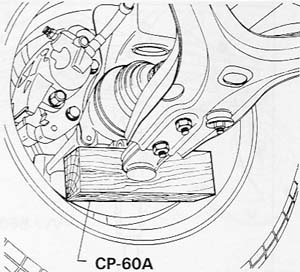

| 12. DIstancie a árvore esquerda da transmissão, instalando um calço entre a coluna e a ponteira de articulação |
 |
| 13. Desconecte o cabo do velocímetro |
| 14. Remova a cobertura inferior do conversor |
| 15. Remova os parafusos de fixação do compressor e ancore-o devidamente. |
| 16. Remova os parafusos de fixação do motor de partida e ancore-o devidamente |

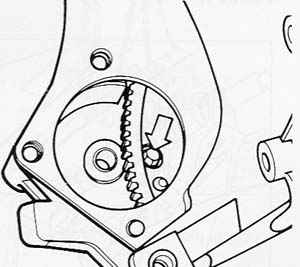

| 17. Remova os parafusos de fixação do conversor de torque, através da abertura do alojamento do motor de partida |
 |

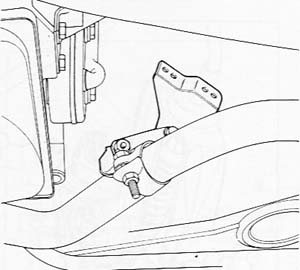

| 18. Remova o suporte do escapamento e articule-o para trás |
 |
|

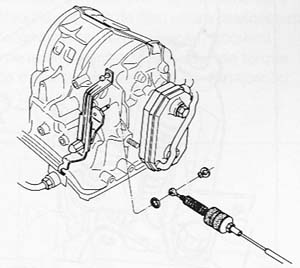

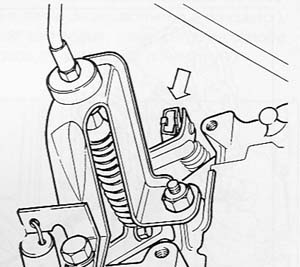

| 19. Remova a trava e desacople o cabo de comando da alavanca selecionadora de marchas |
 |

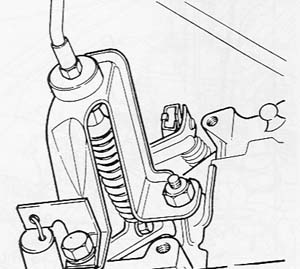

| 20. Remova o suporte do cabo de comando da alavanca selecionadora de marchas e desacople o cabo |
 |
| 21. Remova a trava e desacople o cabo de comando do acelerador |
 |
| 22. Posicione sob a transmissão o suporte juntamente com o macaco para transmissão |
 |
| 23. Remova os parafusos de fixação do coxim à carcaça da transmissão |
| 24. Remova os parafusos inferiores de fixação da transmissão ao motor |
| 25. Alivie o aperto do tubo de enchimento, somente até que seja possível movimentá-lo |

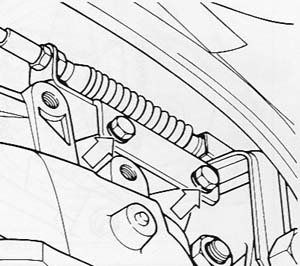

| 26. Remova os parafusos do suporte do cabo de comando do acelerador. Para facilitar, abaixe um pouco a transmissão. |
 |

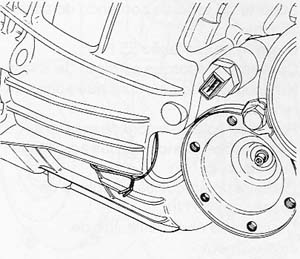

| 27. Amarre um arame dentro de uma das aletas do conversor e amarre-o na carcaça |
 |
| 28. Remova a transmissão cuidadosamente |

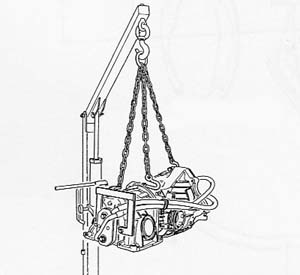

| 29. Transporte a transmissão através de um guincho hidráulico |
| 30. A instalação é feita de ordem inversa |
