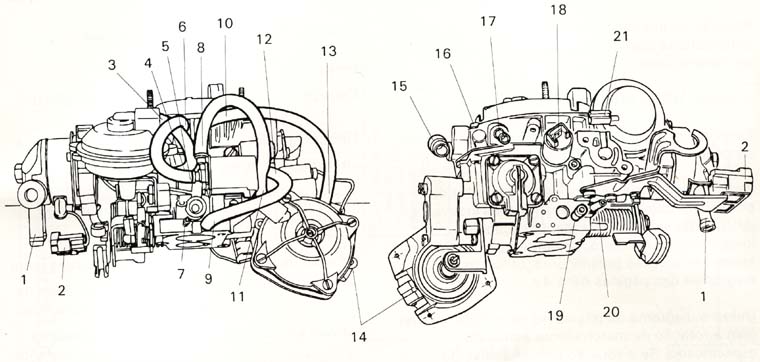

Esquema de Conexões do Carburador
Posição
Componente
Cor de Anel de Ident.
Pos. do Lado Oposto
1
Duto de circulação de líquido de arrefecimento
-
-
2
Conector elétrico do resistor do afogador
-
-
3
Mangueira de depressão - entrada do dispositivo do 2ª estágio
-
4
4
Mangueira de depressão - tomada no carburador
-
3
5
Mangueira de aeração - entrada na válvula corretora
Amarelo
6
6
Mangueira de aeração - tomada no carburador
Amarelo
5
7
Mangueira de depressão - tomada no carburador - válvulas reguladoras duplas do filtro de ar e do filtro de carvão ativo
-
-
8
Mangueira de depressão / aeração - saída da válvula corretora
Vermelho
11
9
Mangueira de depressão - tomada no carburador
Marrom
12
10
Mangueira de aeração - tomada no carburador
Azul
13
11
Mangueira de depressão / aeração - entrada no corretor da rotação
Vermelho
8
12
Mangueira de depressão - entrada na válvula corretora
Marrom
9
13
Mangueira de aeração - entrada na câmara anterior do corretor
Azul
10
14
Conector elétrico do interruptor de marcha-lenta
-
-
15
Mangueira de respiro da cuba
-
-
16
Fixação do cabo massa do carburador
-
-
17
Mangueira de alimentação de combustível
-
-
18
Conector elétrico da válvula eletromagnética
-
-
19
Mangueira da válvula do filtro de carvão ativado
-
-
20
Mangueira de depressão da válvula termopneumática
-
-
21
Mangueira de depressão - entrada no desafogador
-
-
