Posicionamento das mangueiras no carburador - 2E - CE e 3E - CE : AP 2000 Gasolina

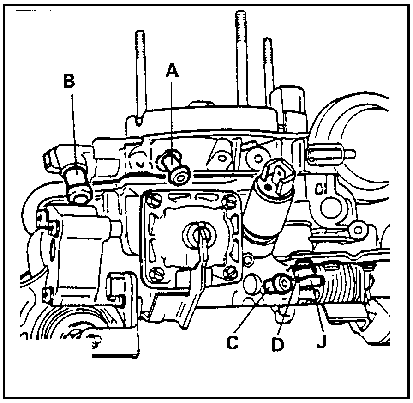

A - Alimentação de combustível
B - Válvula do filtro de carvão ativado (respiro da cuba)
C - Válvula do filtro de carvão ativado
D- Interruptor termopneumático
J- Válvula de recirculação dos gases de escape (veículos com transmissão automática)

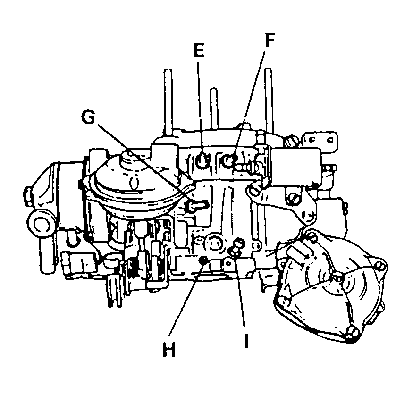

E - Aeração da válvula do corretor da marcha-lenta
F- Aeração do corretor de rotação da marcha-lenta
G- Acionador do 2º estágio
H- Filtro de ar (Válvula termopneumática)
I- Depressão da válvula do corretor da rotação da marcha-lenta
