Carcaça das Engrenagens Planetárias / Carcaça do Diferencial
Desacoplamento
|
|

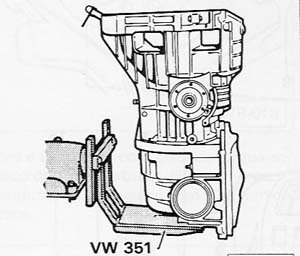

| 1. Remova a transmissão e fixe-a no suporte |
| 2. Posicione um recipiente sob a transmissão e escoe o óleo ATF, removendo o tubo de enchimento |
| 3. Remova as porcas de fixação das carcaças |
| Atenção: É necessário inicialmente remover o radiador de óleo ATF |
 |

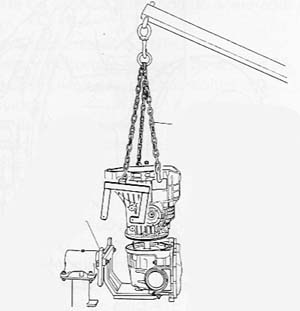

| 4. Desacople a carcaça do diferencial da carcaça das engrenagens planetárias |
| 5. Remova os eixos da bomba de óleo e da turbina |
| 6. Verifique o estado geral dos componentes |
 |

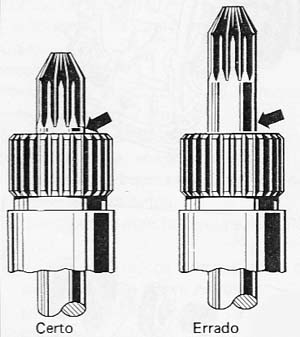

| - O estriado do eixo da turbina "a" que se encaixa na embreagem das marchas-à-frente é limitado por um anel (vide seta) |
| - Comprove o perfeito assentamento dos anéis 1 e 2 |
Acoplamento
 |
| - Ajuste a folga axial entre as carcaças |
| - Aperte as porcas de fixação das carcaças com 30 Nm |
| - Posicione o eixo da turbina corretamente na carcaça do diferencial, para que não haja quebra dos anéis |
| - Atente para a correta posição de montagem ao eixo da bomba de óleo |
